直流FFU|FFU风机过滤机组

2016-10-16 17:30:35 admin

直流FFU(FFU风机过滤机组)结构上和普通FFU一样,只是因为其使用的是直流电机,因此又叫直流电机FFU,而普通FFU则是使用的交流电机,直流FFU是一种内配风机的吊顶用机组,用于乱流及层流洁净室内,具有可模块化连接使用的特点,出风面平均风速达到0.45m/s±20%。

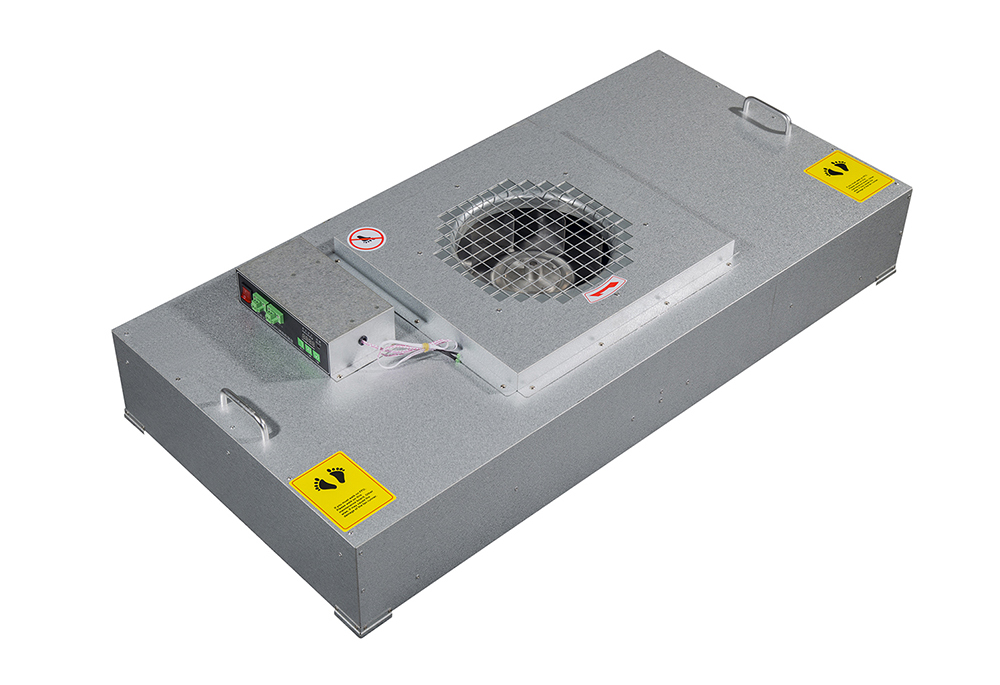

直流FFU|FFU风机过滤机组



目前国内很多高等级洁净室在设计与建设中,由于考虑初始投资等因素普遍采用交流电机FFU,但是在FFU以后的使用中,交流电机FFU的使用的成本与直流 电机FFU相比较高很多,况且环保与节能已经成为国际主流,很多大城市的投资首先考虑的也是环保与节能,在我国沿海经济发达的城市电力供应紧缺制约了企业 的发展,因而环保与节能的直流电机FFU是未来FFU发展的必然趋势。



直流FFU电机特点

1、降低能耗:EC直流风机能真正做到圆滑电压波线,达到节能目的;

2、智能控制:可组建Lisa远程自动控制系统,智能监控,实现机械部件与电子控制系统的完美匹配;

3、软启软停:启动电流仅为交流风机的1/5,可以多台风机同时启动;制动性能好,真正做到软启软停;

4、发热量小:直流风机本身能效比高,发热量很小,这样就可使附加工作区的发热量进一步降低。

直流FFU用途

直流FFU适用领域广泛应用于半导体、电子、平板显示器、磁盘驱动的厂家和光学、生物工业等,洁净生产线、洁净工作台、洁净室、组装式洁净室和层流罩等地方。



直流电机FFU优势

1、直流电机FFU比交流电机FFU更环保、更节能,直流电机FFU的平均功率为60W左右,而交流电机FFU的平均功率为160W左右。

2、直流电机FFU比交流电机FFU更安全,直流电机FFU电机的输出电压为24V属于安全电压,而交流电机FFU的输出电压为220V。

3、直流电机FFU比交流电机FFU噪音更低,直流电机FFU的最大噪音为55分贝,而交流电机FFU的最大噪音为66分贝。

4、直流电机FFU的配电成本大约为交流电机FFU的50%左右。

5、直流电机FFU的运行成本大约为交流电机FFU的30%左右。



直流电机FFU和普通交流电机FFU成本分析

直流电机FFU在洁净室初始投资、节能环保、维护运行中与交流电机FFU的比较如下(同时以1000台FFU为例)

1、两种FFU初始投资购买成本比较

采用交流电机FFU的初始投资为:1800×1000=1800000元

采用直流电机FFU的初始投资为:3200×1000=3200000元

直流电机FFU比交流电机FFU初始投资多:3200000-1800000=1400000元



2、两种FFU初始配电成本比较

交流电机FFU其运行电流为1.5A~2.0A,一组4平方的电线拖4台FFU用20A的开关;而直流电机FFU其运行电流为0.2A~0.6A,一组4平方的电线可以拖8台FFU,按照现行国标用线,其平均价格可以节约一半;

例如;用金龙羽电线,对直流电机FFU按照每台8米计算,每米线加上排骨箱、线槽、配件及安装费12元/米计算,则1000直流电机FFU的配电成本 为:1000×8×12=96000元;而交流电机FFU配电成本则需要192000元,因此1000台直流电机FFU配电成本可以节约96000元。



3、两种FFU运行消耗冷气成本比较

交流电机FFU的功率为140W~180W,平均功率为160W,直流电机FFU的功率为40W~80W,平均功率为60W,直流电机FFU与交流电机FFU平均功率相比较少100W;

按照电机功率的5%转化为热量计算,交流电机FFU消耗的冷气量为160×5%=0.008KW,直流电机FFU消耗的冷气量为 60×5%=0.003KW,按1KW冷气成本3000元计算,1000台直流电机FFU可节约的冷气成本为: (0.008-0.003)×1000×3000=15000元



4、两种FFU运行成本成本比较

直流电机FFU与交流电机FFU最大的优势在于运行成本;

1000台交流电机FFU一年的运行成本为:1000台×0.16KW×24小时×365天×1元/度=1401600元

而直流电机FFU一年的运行成本为:1000台×0.06KW×24小时×365天×1元/度=525600元

1000台直流电机FFU与交流电机FFU相比较一年可节约的电费为876000元



5、结论

1000台交流电机FFU18个月的总成本为:1800000(购买成本)+192000(配电成本)+36000(冷气成本)+2102400(运行成本)=4130400元;

1000台直流电机FFU18个月的总成本为:3200000(购买成本)+96000(配电成本)+13500(冷气成本)+788400(运行成本)=4097900元;

也就是说1000台直流电机FFU运行18个月以后每年可为企业节约;1401600-525600=876000元。

直流FFU技术参数

规格

 2*4

3*4

 4*4

模组龙骨尺寸

600*1200

900*1200

1200*1200

箱体尺寸

575*1175*250

875*1175*250

1175*1175*250

高效尺寸

570*1170*69

570*1170*69

1170*1170*69

洁净等级

100级@0.3um (美联邦标准)

额定风量

1000m³/h

1500m³/h

2000m³/h

平均风速

0.45~0.65m/s ±20% ( 风速可调)

过滤效率

99.99% @0.3um ——99.99999% @0.12um《可选》

噪音

0.45m/s=50分贝 ±3分贝

噪音测试

过滤器下方1米处测试

电源

220V  50HZ

功率

130-180W

145-200W

150-220W

箱体材质

镀铝锌板/冷轧钢板烤漆/镜面不锈钢/亚铅铁板

注:直流FFU可根据用户实际需要非标定制。
